Réservoir boulonné en Zone sismique

Le réservoir Incendie en zone Sismique est considéré en catégorie III voire IV selon les cas. Il est donc soumis au codes de calculs. L’impact sur la structure du réservoir dû à l’action sismique est très important.

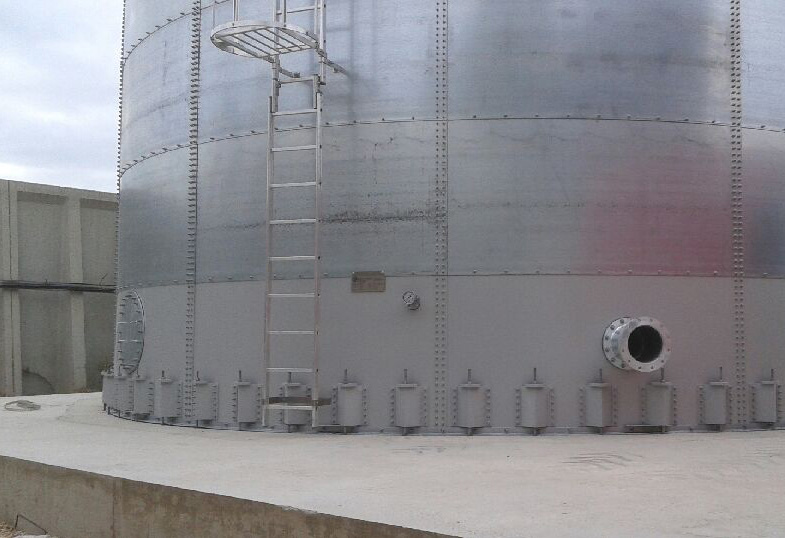

Les réservoirs sont constitués de coques assemblées entre elles par boulonnage.

Les Eurocodes distinguent 2 types de réservoirs :

• réservoirs dits souples (robe métallique)
• réservoirs rigides (robe en béton)

Les coques des réservoirs métalliques (souples) sont des éléments dits minces, donc soumis à des contraintes très fortes induites par la masse d’eau oscillante :

• Les moments résultants sont très importants à chaque virole du réservoir
• Une vérification au flambement de chaque virole est réalisée selon les codes de calcul

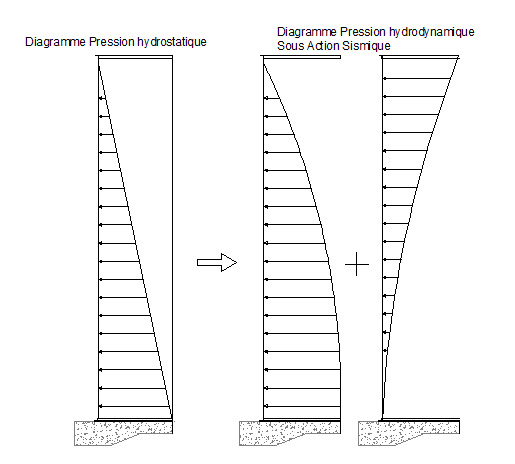

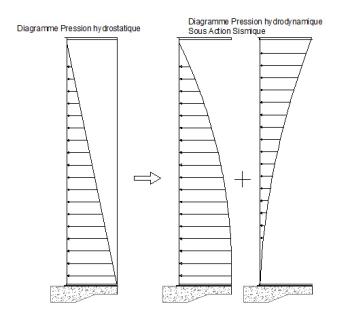

• Les viroles du réservoir sont vérifiées sous les actions hydrodynamiques induites


Les descentes de charges sur le radier support du réservoir

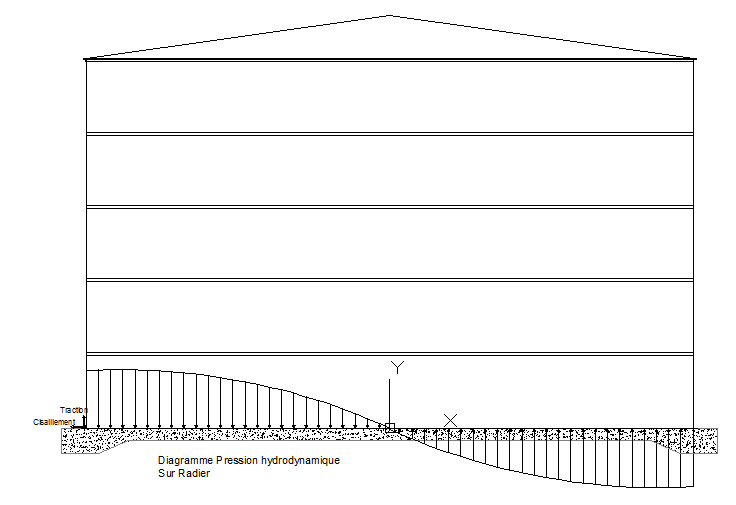

Hormis le propre poids de la masse d’eau du réservoir, l’action sismique génère des pressions hydrodynamiques sur la radier. Effort à cumuler avec la pression hydrostatique.

Chaque ouvrage fait l’objet d’une étude au cas par cas : détermination des efforts sur les ancrages, ...

Un plan guide GC pour le dimensionnement du radier est communiqué au client reprenant l’ensemble des descentes de charges décrites ci-dessus.
